一、概述

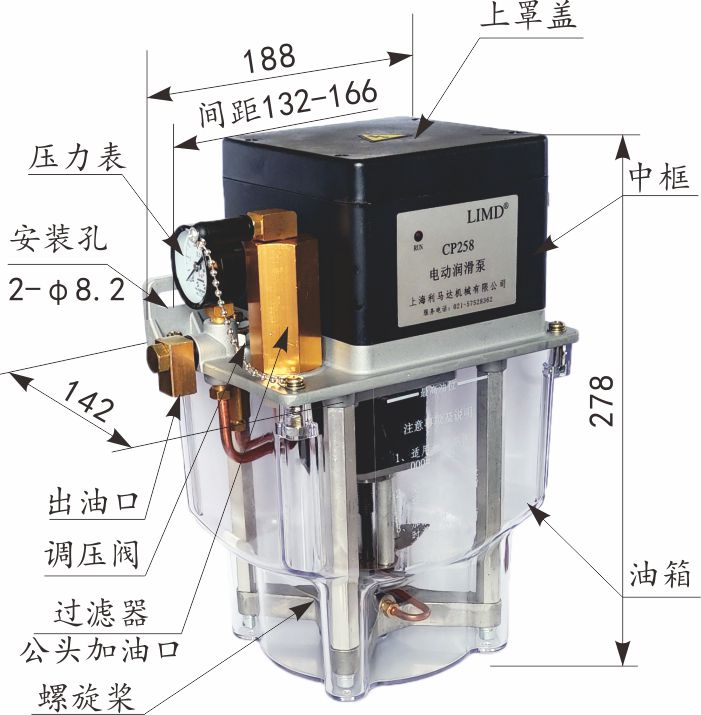

CP258型電動油脂泵是一種電機驅動齒輪泵,屬于順置式結構：電機設在上方，油箱及泵芯設在下方。內含自動卸荷閥、調壓閥、攪拌及壓送油脂的螺旋槳等，屬間歇工作泵。用于需周期工作的容積式定量集中潤滑系統。電動泵的工況受外來指令控制，得電泵油，失電停泵及自動卸壓。
電源電壓：DC24v，額定功率≤120w；額定壓力5.0MPa；額定流量120ml/min。適用潤滑介質：000#、00#、0#油脂。
二、工作原理

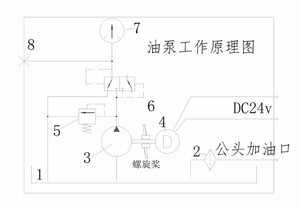

“CP258”電動泵工作原理：電機采用雙動力輸出，外圈低速旋轉驅動螺旋槳及攪拌棒，用于攪拌及壓送油脂，解決油脂凝固及起助吸作用；內圈高速旋轉驅動泵芯泵油。
電機1得電，內部高速動力驅動齒輪泵3運轉，從油箱1吸入油脂，泵出高壓油源。再經自動換向閥6壓送至輸出口8輸往系統。電機失電,停止泵油。自動換向閥6在差壓信號的作用下恢復至左位機能，溝通主管路卸荷通道。系統壓力由調壓閥5控制，壓力表7顯示。
三、使用與調整
1.潤滑泵適用環境溫度：-5°C～ 65°C；潤滑介質：000#、00#、0#油脂。
2.向油泵添加潤滑油脂，可用采用快插母頭插入“油脂過濾器上的公頭進油口”，加入量應在油箱的油位線范圍內。向油泵加油結束后請及時蓋上公頭加油口的橡膠蓋帽。當感覺加油阻力增大，透明油箱內油脂過濾器流出的油量變少時，就應拆下油脂過濾芯清洗。
3.油泵應水平安裝，應盡量避免在有腐蝕性氣體、塵埃和高濕環境下使用。
4.接線時，打開上罩蓋，按接線圖所示，黑色1、2接入DC24V電源,3接地，接線時應注意電源的正負極性，不能接反。正常轉向是從油泵上面往下看螺旋槳順時針旋轉；如果正負極接反，則電源指示燈不亮，螺旋槳逆時鐘旋轉。接通電源后，不允許打開罩蓋,以防發生電擊危險。
5.油泵得電，電源指示燈亮，油泵供送壓力油源；油泵失電則電源指示燈滅、停止泵油并且自動卸壓。潤滑工況由主機電控箱控制。
6.油泵工作壓力由調壓閥控制，調壓閥設在中框左后側，調壓方便。調壓時請松開并帽，順時針旋擰調壓螺釘壓力升高，反之壓力下降。調壓結束后請鎖緊并帽。出廠時均已調好（5.0 MPa）且鎖緊。用戶一般不要隨意調節。
|
