  一、概述
“CP268”電動潤滑泵，內含自動卸荷閥、自動排氣內閥、溢流閥、低油位報警、壓力開關等,其中壓力開關使用壽命高達100萬次，屬間歇工作泵。用于需周期工作的容積式定量集中潤滑系統。電動泵的工況受外來指令控制，得電即泵油失電為停泵且處于自動卸壓狀態。
工作電源：AC220v，50/60（Hz）; 功率:60(w)；額定壓力：2.5(MPa)；額定流量：160(ml/mim); 油箱容量：2升；適用介質：N32#～N320#潤滑油。
二、工作原理
“CP268”電動泵工作原理:電機4得電，驅動齒輪泵3運轉，通過吸油濾網2從油箱1吸入潤滑油,經自動換向閥6壓送至輸出口10輸往系統。當系統壓力達到壓力開關設定值時，常開型壓力開關發出通態信號。電機失電,停止泵油。換向閥6在差壓信號的作用下恢復至左位機能，溝通主管路卸荷通道。系統壓力經自動換向閥6快速卸荷到油箱，當系統壓力降到壓力開關復位值時，常開型壓力開關發出斷態信號。液位開關9隨時監測油箱內的油位，當無油或油位低于下限位置時油位開關輸出通態信號，當油位高于下限位置時輸出斷態信號。系統壓力由調壓閥5控制，壓力表7顯示。
三、電氣接線說明
1、經主機控制的AC220V電源接到油泵的黑色端子上；
2、綠色端子上的常開型壓力信號和常閉型油位信號輸出端接到主機控制器的信號輸入端；
3、接地線可靠連接。
四、使用與調整
1.參考“電氣接線說明”連接。只要接通電源，"電源燈"亮；油泵處于泵油狀態，對外輸出液壓能。油泵失電，"電源燈"滅；油泵處于停泵狀態。
2.潤滑泵適用環境溫度：-10°C～ 50°C；
3.每次應添加清潔的潤滑油，加油時翻開加油蓋，經加油濾網注入，加入量應在油箱的油位線范圍內。每半年須清洗一次油箱，同時清洗或更換加油濾網和油泵吸油濾網。

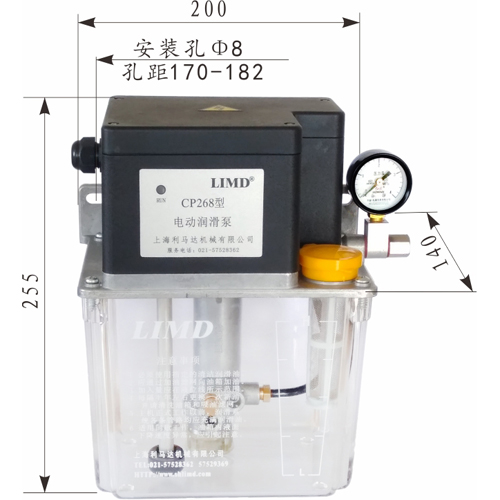

4.油泵應水平安裝，應盡量避免在有腐蝕性氣體、塵埃和高濕環境下使用。
5.接通電源后，不允許打開罩蓋,以防發生電擊危險。
6.“CP”型電動泵面板設有工作指示燈,得電時泵油,指示燈亮，油泵工作，輸出潤滑油。失電時油泵停止工作，指示燈滅，系統壓力自動卸荷。工況由外來信號控制。
7.系統壓力由調壓閥控制。順時針旋擰壓力閥調接螺釘，壓力升高；反之，壓力降低。出廠時均已調好（2.5 MPa）且鎖緊。用戶一般不要隨意調節。
|
